CTHM-P-2S-002 / 摆门机芯

摆门机芯应用于公共交通应用领域中的付费区和未付费区之间的大流量人员通行通道的控制。摆门机芯由一对电机驱动摆门,一套传感器检测系统判断尾随、强行通过等违规行为。在常闭模式下,摆门关闭,通道处于 “服务模式”,只有乘客有效授权摆门才打开,乘客通过后,摆门随即关闭;在常开模式下,摆门打开,只允许有效授权乘客通过。

This field is required.
This field is required.

高效节能:直驱伺服电机驱动系统,待机功率仅有 6W;

断电开闸:紧急放行模式或设备断电,摆门可自动打开,并保持在打开位置;

闯闸保护:摆门关闭,闯闸冲击力超过闭合力上限,摆门自动开启,保护机芯不被损坏;

运行速度快:开关门速度可调,最快可实现 0.3 秒的开关门速度;高速开门可满足快速通行,高速关门可有效阻挡尾随情况;

到位准确:驱动电机集成编码器,定位精准;

可靠稳定:使用寿命≥3000 万次;平均无故障间隔次数≥3000 万次;

维护便捷:模块化设计,方便维护;核心部件电机的防护等级是 IP65,机芯结构及驱动方式直观可靠,电机控制器支持远程升级,日常使用基本免维护;

安全性高:摆门运动打击力<150N,与行人接触面积大,拍打力柔和;

快速不夹人:具有物理、逻辑双防夹检测功能,实现快速不夹人;

体积小巧:机芯宽度只有 82mm,闸机造型更灵活;

低噪音:直联传动,无额外的减速机构,运行几乎没有噪音。

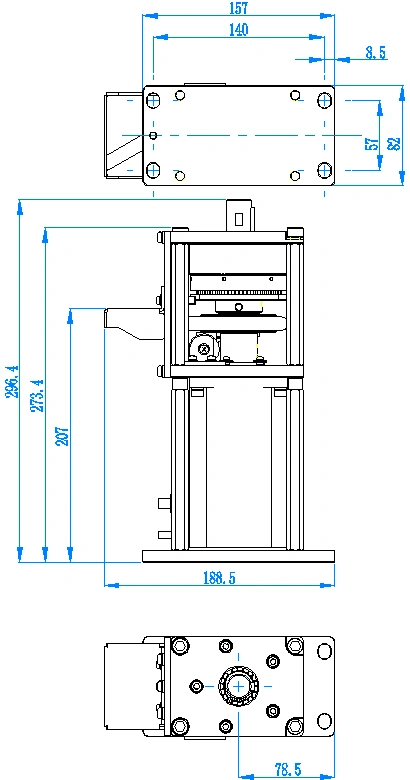

(Unit: mm)

电机控制模块:

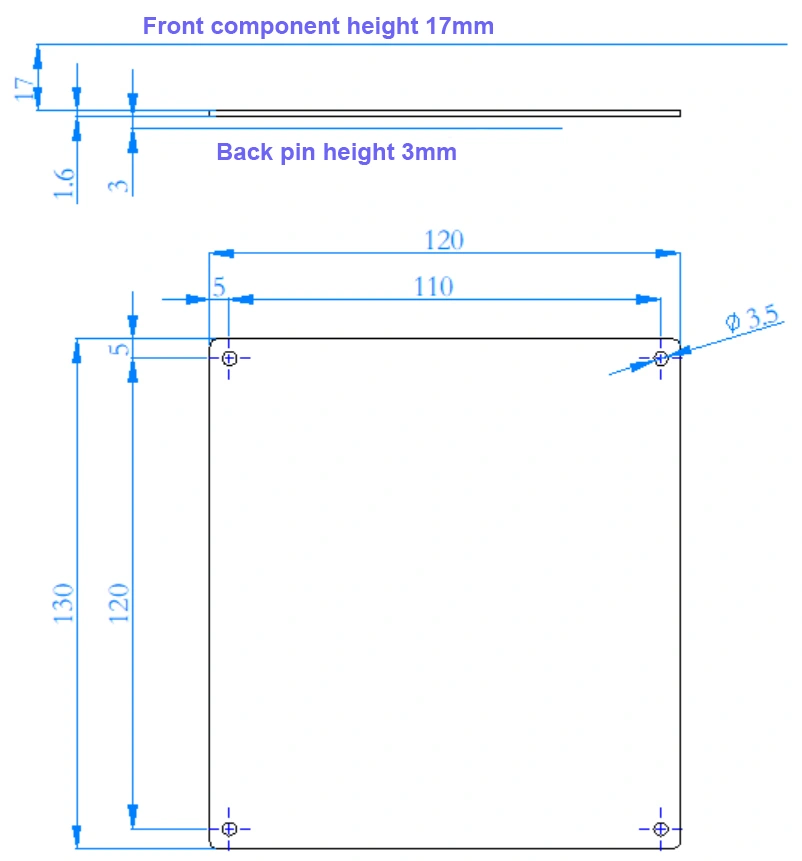

逻辑控制模块:

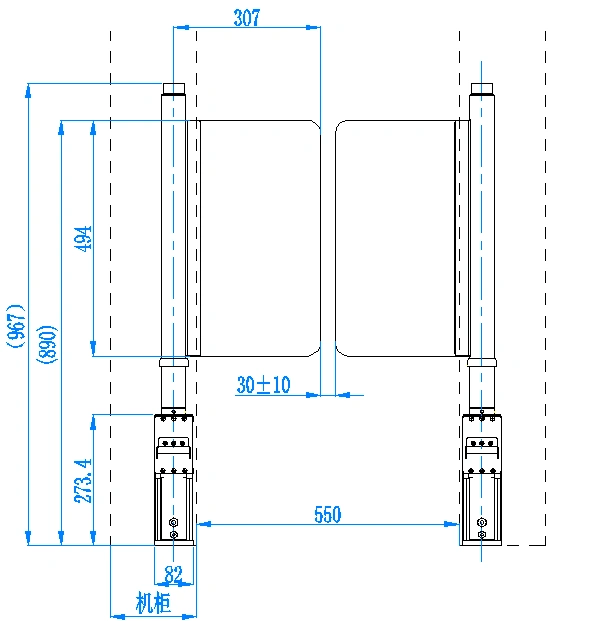

摆门机芯,标准通道 550(括号尺寸可根据项目要求进行调整):
