Module

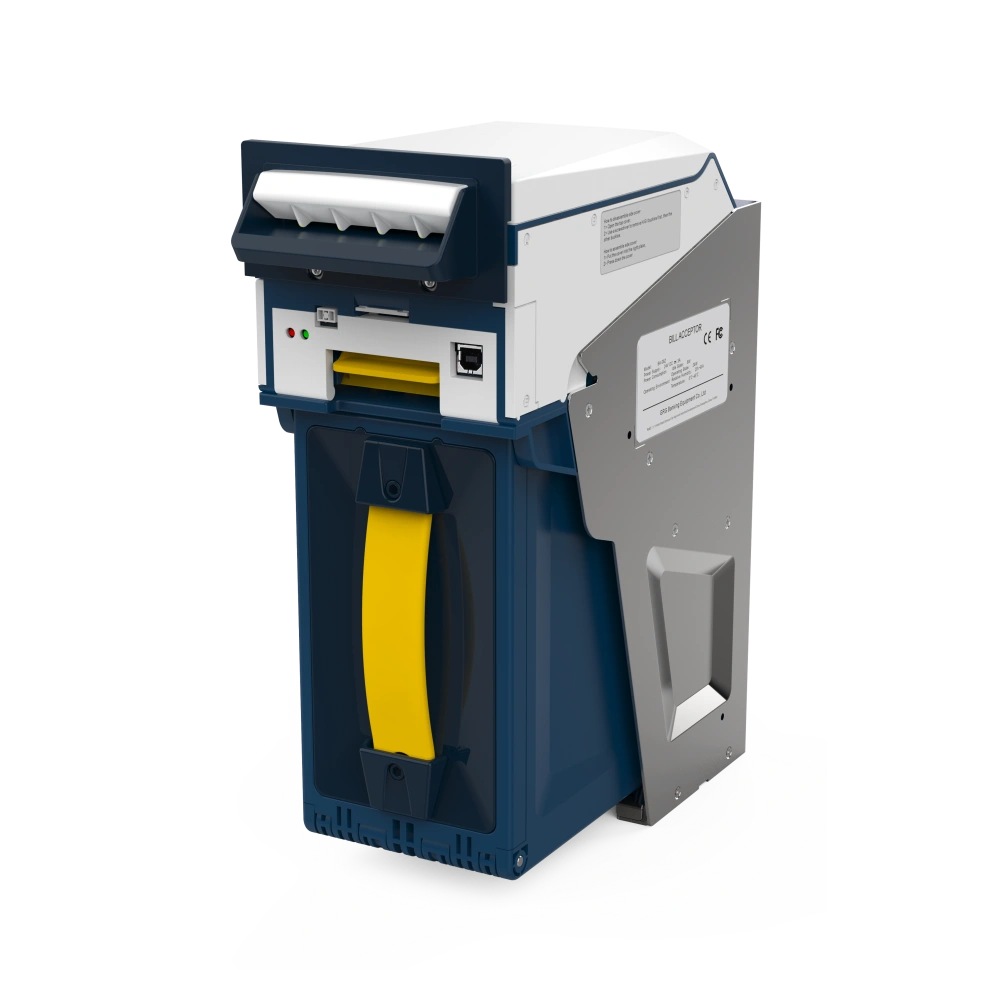

BA-08 / 纸币接收器
纸币接收器BA-08是针对零售、交通、游戏、充值缴费等领域开发的一款钞票存款模块；具有钞票识别、存款功能；模块具备高度的可靠性、易用性及易维护性，主要应用于少量现金交易业务的场合，如零售收款机、车站购票机、博彩游戏机、自助充值缴费设备、停车场自动收费设备等带有存款功能的自动设备。
BA: Bill Acceptor
Share:
上部模块：
- 通用的入口指示灯方便使用
- 快速的纸币接收，两张纸币接收间隔时间约5秒
- 纸币自动纠正装置确保任何角度插入纸币
- 机械式防钓鱼设计，防止穿线纸币人为欺诈，确保现金安全
- 通道采用2对钞票输送专用皮带全程夹持钞票精确输送
- 密闭通道，避免灰尘干扰，减少维护
- 高度紧凑的结构，减小空间占用
- 无须工具可现场排除卡钞
- 模块化设计，可独立拆卸
- 工业级电子元器件，适应各种高低温、高湿度等恶劣环境
- 支持软件在线升级
防伪设计：
- 三线防伪技术，每张钞票多达4万个识别扫描点
- 多光谱全幅面图象扫描（CIS技术）及多通道磁信号检测，高安全纸币识别
- 特别针对国内纸币使用环境和特点设计（假币多、钞票质量差）
存款钱箱：
- 高强度复合材料，带双锁设计（可选）的安全钱箱
- 抽取式独立钱箱，无电气连接，可靠性高
- 带透视观察镜，无须开取钱箱可观察最后一张纸币的面额及状态
- 模块化设计，可独立拆卸
|
项目 |
性能技术规格 |
|
|
进钞 |
进钞方向 |
纵向进钞 |
|
具体面向 |
无限制 |
|
|
识 别 |
币种 |
同时支持 100 种不同面额钞票（一国或多国），详见附录 |
|
材质 |
纸质、塑料基（高分子聚合物） |
|
|
真钞接受率 |
≥99%（七成新以上，钞票无破损、无污损、无皱褶） |
|
|
钞票尺寸 |
长度范围：120~168 mm；宽度范围：60~85 mm. |
|
|
检测手段 |
光学 |
多光谱全幅面图象传感器（CIS），每张钞票约 4 万个扫描点 |
|
磁性 |
多通道磁性传感器检测 |
|
|
速度 |
通道传输速度 |
0.5m/s |
|
接收速度 |
约 2.5 秒/张 |
|
|
容量 |
暂存数量 |
1 张 |
|
钱箱容量 |
1000 张（长 220×高 185×宽 |
|
|
环境 |
运行温度 |
0℃~45℃ |
|
存储温度 |
-20℃~60℃ |
|
|
湿度 |
20%RH～90%RH (非凝露) |
|
|
升级 |
升级方式 |
支持在线升级 |
|
重量 |
整机 |
4.3kg |
|
存款钱箱（空箱） |
1.2kg |
|
|
电 磁 兼 容 性 |
符合国家相关标准 GB/T 17626 |
|
电气技术参数
|
项目 |
规格说明 |
|
电源接口 |
+12V±10% +3A |
|
USB 接口 |
USB2.0 Device A 型插头(备用) |
|
UART 串口 |
RS232：三线制（RXD，TXD，GND） 波特率：19200 bps 检验方式：无校验 通信参数：数据位:8 位，起始位:1 位，停止位:1 位 |
|
输入口 |
暂不支持 |
|
输出口 |
暂不支持 |

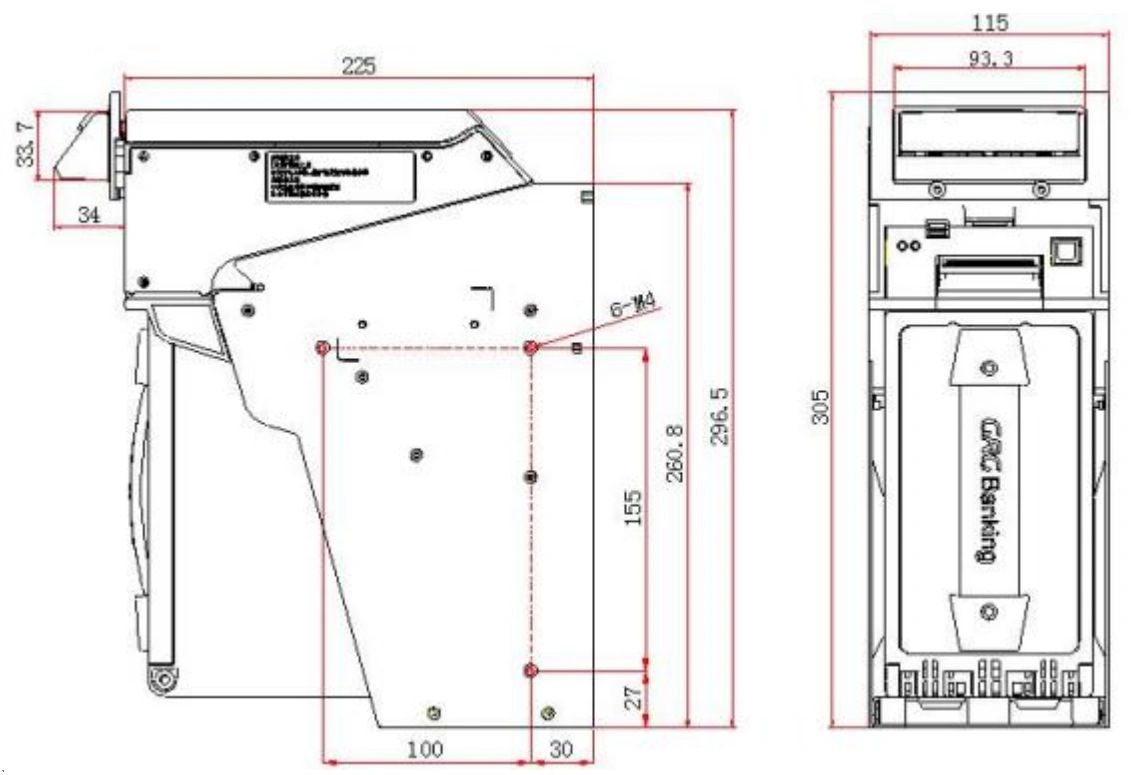

Unit: mm
